A ASME B16.9 é a principal norma internacional que regula conexões solda topo fabricadas por conformação mecânica.
Mais do que definir dimensões, ela estabelece critérios técnicos que garantem:
- Intercambiabilidade entre fabricantes
- Continuidade estrutural na linha
- Compatibilidade com tubos padronizados
- Segurança operacional
Em sistemas industriais, essa padronização não é apenas conveniência.
É previsibilidade de montagem.
1. O que a ASME B16.9 realmente define?
A norma estabelece requisitos para conexões como:
- Curvas (LR, SR e 3D)
- Tees retos e de redução
- Reduções concêntricas e excêntricas
- Caps
- Stub ends
Ela determina:
✔ Dimensões padronizadas (centro a extremidade, raio de curvatura etc.)
✔ Tolerâncias geométricas permitidas
✔ Preparação das extremidades para solda (chanfro)
✔ Requisitos de marcação
✔ Critérios construtivos
Esses parâmetros garantem que uma conexão produzida por fabricantes diferentes mantenha compatibilidade dimensional.
2. Intercambiabilidade industrial: por que isso é crítico?
Em uma planta industrial, não há espaço para improviso dimensional.
Se uma curva não respeita as tolerâncias:
- O alinhamento da linha pode ser comprometido
- A solda pode exigir ajuste manual
- A distribuição de tensões pode ser alterada
Mesmo pequenos desvios podem gerar:
• Concentração de esforços
• Tensões residuais
• Maior suscetibilidade à fadiga
Intercambiabilidade não é apenas encaixe físico.
É continuidade estrutural.
3. Tolerâncias e impacto estrutural
A ASME B16.9 define limites para ovalização, desalinhamento e variações dimensionais.
Por que isso importa?
Porque soldas em campo dependem de:
- Alinhamento preciso
- Espessura compatível
- Preparação correta do chanfro
Desvios excessivos podem gerar:
• Tensão adicional na junta
• Falha prematura sob pressão cíclica
• Não conformidade com códigos como ASME B31
A norma atua como controle preventivo contra esses riscos.
4. Relação com códigos de tubulação (ASME B31)
A ASME B16.9 não atua isoladamente.
Ela fornece a base dimensional para sistemas que operam sob códigos de tubulação como:
- ASME B31.1 (Power Piping)
- ASME B31.3 (Process Piping)
Esses códigos utilizam a premissa de que os componentes seguem normas dimensionais reconhecidas.
Ou seja: uma conexão fora da ASME B16.9 pode comprometer a premissa de cálculo estrutural adotada no projeto.
5. Marcação e rastreabilidade
A norma também estabelece requisitos de marcação, incluindo:
- Identificação do fabricante
- Material
- Schedule
- Designação “WP” (Wrought Pipe Fitting)
A marcação WP indica conformidade com requisitos dimensionais e construtivos da norma.
Isso garante rastreabilidade e segurança documental.
6. O que acontece quando a conexão não segue a ASME B16.9?
O problema raramente aparece na compra.
Ele surge:
- Na montagem

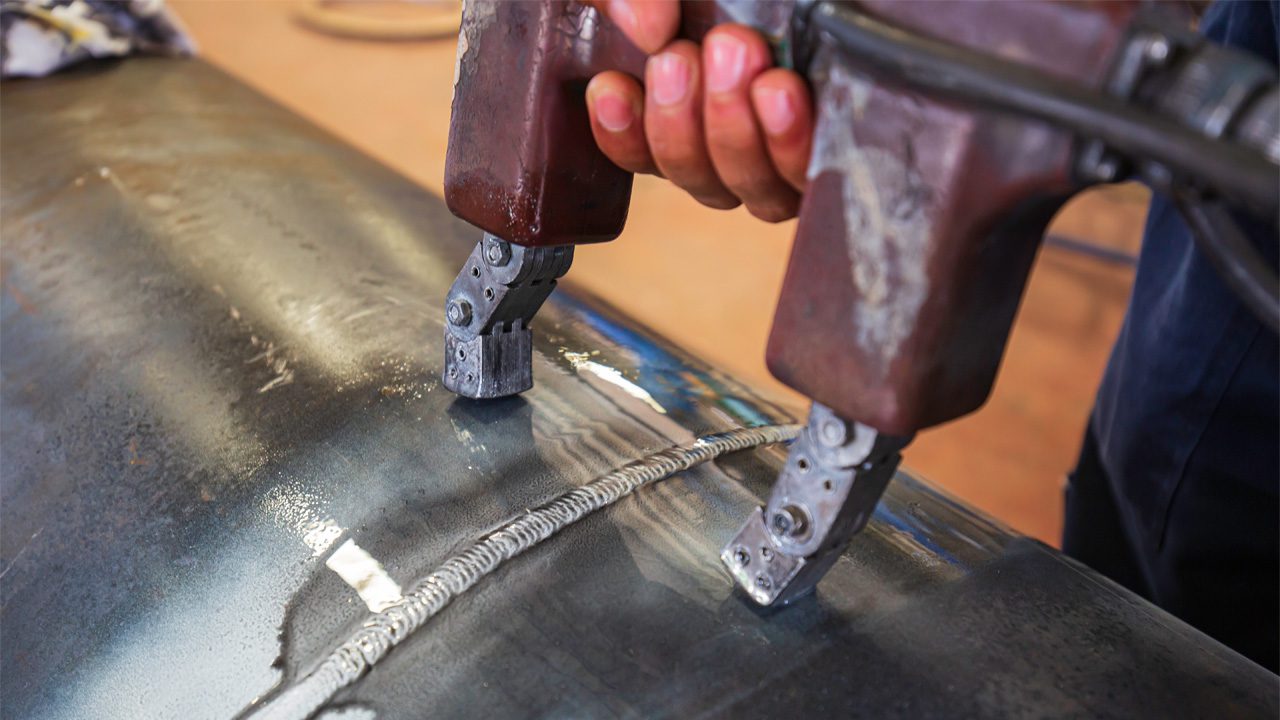

- Na inspeção
- Durante teste hidrostático
- Ou, pior, durante operação
Consequências possíveis:
• Ajuste excessivo em campo
• Corte e retrabalho
• Atraso de obra
• Questionamento técnico
• Risco estrutural
Conexões fora de norma não falham no orçamento.
Falham na execução.
7. Conclusão: norma é requisito, não formalidade
Quando a aplicação exige solda topo e integridade estrutural, a conformidade com ASME B16.9 deixa de ser detalhe técnico.
Ela passa a ser:
- Garantia de compatibilidade
- Base de cálculo estrutural
- Segurança operacional
- Proteção contra improviso
Norma não é burocracia. É engenharia aplicada.
